COMFORT 15-14 TDT

Cette notice s’applique à toutes les séries mentionnées et décrit comment garantir une utilisation sûre et conforme dans toutes les phases de service.

Mises en garde et symboles

Consignes de sécurité générales

1. L’installation, le raccordement électrique et la mise en service de la pompe sont réservés à des professionnels qualifiés et doivent être effectués dans le respect des prescriptions de sécurité générales et locales.
2. Conserver la notice d’emploi et tous les autres documents applicables de manière à ce qu’ils soient accessibles et lisibles à tout moment.
3. Lire et s’assurer d’avoir compris la notice d’emploi avant d’effectuer des travaux sur la pompe.
4. Ce circulateur convient uniquement à une utilisation avec de l’eau sanitaire.
5. Utiliser la pompe uniquement dans un état technique irréprochable, conformément à sa destination et à la notice, dans le respect des impératifs de sécurité et en gardant les dangers à l’esprit.
6. Avant d’effectuer des travaux de montage et de maintenance, mettre le moteur hors tension et le sécuriser contre toute remise en marche involontaire.
7. Les enfants âgés de plus de 8 ans ainsi que les personnes dont les facultés physiques, sensorielles et mentales sont réduites ou qui ne disposent pas de l’expérience ou de connaissances suffisantes sont autorisées à utiliser cet appareil, à le nettoyer ou se charger de son entretien uniquement sous surveillance ou s’ils ont été informés des règles de sécurité à l’utilisation de l’appareil et ont compris les risques encourus. Ne pas laisser les enfants jouer avec l’appareil.

Les pompes COMFORT sont des circulateurs efficaces conçus pour la recirculation de l’eau chaude dans les bâtiments résidentiels.

Ces pompes sont dotées d’un boîtier compact et d’un aimant permanent haute performance avec une commande intégrée. Le rotor sphérique, équipé d’une roue, assure un fonctionnement optimal, soutenu par un système robuste de roulement à billes unique. Le corps de la pompe, fabriqué en laiton approuvé pour l’eau potable, garantit à la fois la sécurité et la fiabilité.

Équipées d’un capteur de température intégré, les pompes COMFORT assurent un maintien précis de la température de l’eau.

L’installation est facile grâce au câble inclus pour le raccordement électrique.

L’interface conviviale, composée de LED et de boutons-poussoirs sur la face avant, offre une plateforme intuitive pour afficher et définir les heures de fonctionnement et les modes de régulation, garantissant une expérience confortable et économe en énergie pour une utilisation résidentielle.

Modes de fonctionnement et de régulation

1. La pompe fonctionne selon les heures de fonctionnement et le mode température programmés, les heures de fonctionnement étant prioritaires. Cela signifie que le mode température ne peut être actif que pendant les heures de fonctionnement spécifiées.
2. Des indicateurs LED affichent l’heure actuelle (jaune), les heures de fonctionnement (vert), le plus petit segment de temps étant de 30 minutes. En cas de panne de courant, l’heure s’interrompt sans aucune réserve de marche. Toutefois, les heures de fonctionnement sélectionnées et l’heure réelle sont conservées. Lorsque le courant est rétabli, la pompe reprend son dernier état de fonctionnement. Si la coupure de courant dure plus de 15 minutes, il se peut que l’heure réelle doive être réinitialisée.
3. Lorsque le mode température est activé (indiqué par un symbole vert de température), la pompe mesure la température de l’eau pendant les heures de fonctionnement sélectionnées. Elle ajuste automatiquement les températures ON/OFF en fonction de la température maximale mesurée dans le système. Par exemple, si la température maximale de l’eau est mesurée à 45 °C, la pompe s’arrête lorsque la température est supérieure à 41 °C et se remet en marche lorsque l’eau descend en dessous de 38 °C. La température maximale du système est mesurée toutes les 12 heures pendant les 15 premières minutes, ce qui permet un ajustement dynamique des températures ON/OFF.

Pour plus de détails, cliquez sur ce lien :

1. Pompe (câble électrique intégré avec prise de courant).
2. Coque isolante pour carter de pompe
3. Guide rapide
4. Les variantes X comprennent un robinet d’arrêt et un clapet anti-retour
5. Les variantes GB ne comprennent pas le câble électrique et la prise

ATTENTION ! Dommages matériels en cas d’infiltration d’eau !

• S’assurer après le montage que le passe-câbles et le câble sont orientés vers le bas.

DANGER ! Installation sous pression !

• Avant d’effectuer des travaux sur les raccords filetés du moteur et de la pompe, fermer les robinets d’arrêt.

1. Le moteur n’a besoin d’être détaché entièrement du carter de pompe qu’à des fins de maintenance (voir chapitres Rinçage et purge et Entretien et remplacement).
2. La pompe est équipée d’un dispositif de protection contre la marche à sec. En cas de présence excessive d’air, le système électronique de la pompe interrompt régulièrement le fonctionnement du rotor afin de protéger le palier du rotor. Dans un circuit de bouclage ECS entièrement purgé, la pompe fonctionne sans interruption.

ATTENTION ! Endommagement du palier en cas de marche à sec !

• Rincer soigneusement à l’eau et purger la tuyauterie.

DANGER ! Installation sous pression !

• Avant d’effectuer des travaux sur les raccords filetés du moteur et de la pompe, fermer les robinets d’arrêt.

AVERTISSEMENT ! Risque de brûlures par l’eau chaude !

• Éviter tout contact direct avec l’eau chaude qui s’échappe.
• En raison de la température élevée du fluide refoulé, le carter de pompe peut lui aussi chauffer fortement.

1. Si aucune robinetterie de purge (robinet KFE) n’est disponible, la purge doit se faire via le carter de pompe.

1. La pompe est dotée, comme entraînement, d’un moteur à courant continu.
2. Le convertisseur de tension pour le fonctionnement en courant alternatif (transformateur) est intégré au capot du moteur.
3. Le cordon d’alimentation est intégré à la pompe.

DANGER ! Danger de mort par électrocution !

• Ne confier les travaux sur le circuit électrique qu’à un électricien agréé.
• Mettre le circuit électrique hors tension et le sécuriser contre toute remise en marche involontaire.
• S’assurer que le circuit n’est pas sous tension.

AVERTISSEMENT ! Risque d’incendie par allumage électrique !

• Veiller à raccorder la pompe uniquement à une alimentation électrique conforme à celle indiquée sur la plaque signalétique.

1. La pompe est dotée, comme entraînement, d’un moteur à courant continu.
2. Le convertisseur de tension pour le fonctionnement en courant alternatif (transformateur) est intégré au capot du moteur.
3. Le cordon d’alimentation est intégré à la pompe.

DANGER ! Danger de mort par électrocution !

• Ne confier les travaux sur le circuit électrique qu’à un électricien agréé.
• Mettre le circuit électrique hors tension et le sécuriser contre toute remise en marche involontaire.
• S’assurer que le circuit n’est pas sous tension.

AVERTISSEMENT ! Risque d’incendie par allumage électrique !

• Veiller à raccorder la pompe uniquement à une alimentation électrique conforme à celle indiquée sur la plaque signalétique.

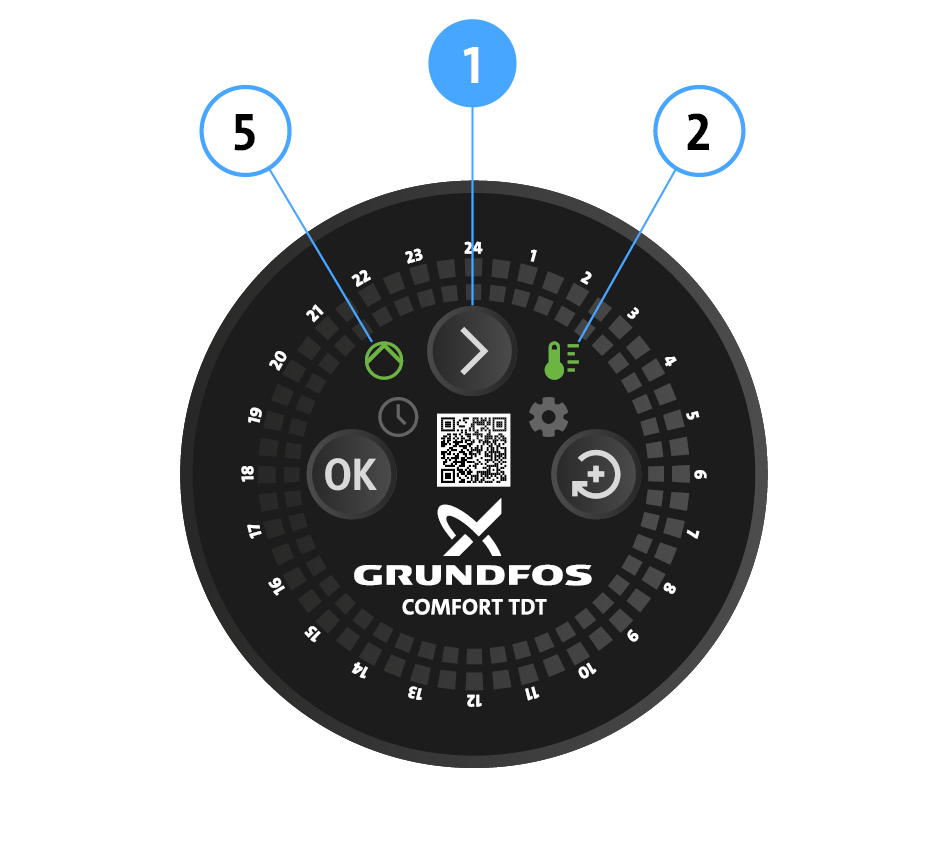

(1) Bouton fléché

(2) LED de mode température

(3) LED de mode réglage

(4) LED de mode programmation

(5) LED de fonctionnement de la pompe

(6) LED d’heure actuelle

(7) LED des heures de fonctionnement de la pompe

(8) Bouton de modification

(9) Bouton OK

1. La pompe fonctionne
2. La LED (4) de mode programmation et la LED (2) de mode température s’allument en vert.
3. La LED de fonctionnement de la pompe (5) s’allume en vert.
4. La LED d’heure actuelle jaune (6) clignote à 06h00 (segment de temps 06h00 – 06h30)
5. Les heures de fonctionnement sélectionnées (7) sont les suivantes :
- 06h00 – 09h00
- 11h00 – 13h00
- 17h00 – 21h00

• Appuyer sur le bouton fléché (1) jusqu’à ce que le mode de régulation demandé soit sélectionné :

Confirmez l’heure en cliquant sur OK (9). La LED d’heure actuelle (6) s’allume en jaune. La LED d’heure de fonctionnement (7) 00h00 – 00h30 clignote en vert.

Ajouter ou supprimer des heures de fonctionnement

• Appuyer sur le bouton de modification (8) à plusieurs reprises jusqu’à ce que la LED d’heure de fonctionnement clignotante soit sur le premier segment de temps requis (7) (par ex. 8h30 – 9h00).

• Pour activer le segment de temps ou supprimer un segment de temps déjà activé, appuyer sur OK (9)
• La LED s’allume alors en vert en permanence ou s’éteint, et la période suivante clignote en vert (7).
• Le cas échéant, activer ou supprimer de la même manière cette période et les suivantes.

• Pour sauter des segments de temps, appuyer plusieurs fois sur le bouton de modification (8). Appuyer ensuite sur OK (9) pour activer ou supprimer d’autres segments de temps.

Exemple de réglage

1. La LED d’heure actuelle (6) est entre 16h00 et 16h30.
2. Heures de fonctionnement (7) :
   - 06h00 – 08h00
   - 10h00 – 12h00
   - 15h00 – 17h00
   - 20h00 – 23h00


• Lorsque vous avez réglé toutes les heures, appuyez sur le bouton fléché (1) pour quitter le mode de réglage. La LED de mode programmation (4) s’allume. Les heures de fonctionnement sélectionnées s’affichent.

• Appuyer sur le bouton fléché (1) pendant 5 secondes. Toutes les LED s’allument pendant 1 seconde.

La pompe revient aux réglages d’usine :

1. La LED (4) de mode programmation et la LED (3) de mode température s’allument en vert.
2. La LED de fonctionnement de la pompe (5) s’allume en vert.
3. La LED d’heure actuelle jaune (6) clignote à 06h00 (segment de temps 06h00 – 06h30)
4. Les heures de fonctionnement sélectionnées (7) sont les suivantes :
- 06h00 – 09h00
- 11h00 – 13h00
- 17h00 – 21h00

DANGER ! Danger de mort par électrocution !

• Avant d’effectuer des travaux sur la pompe, mettre le circuit électrique hors tension et le sécuriser contre toute remise en marche involontaire.
• S’assurer que le circuit n’est pas sous tension.

DANGER ! Installation sous pression !

• Avant d’effectuer des travaux sur les raccords filetés du moteur et de la pompe, fermer les robinets d’arrêt.

AVERTISSEMENT ! Risque de brûlures par l’eau chaude !

• Éviter tout contact direct avec l’eau chaude qui s’échappe.
• En raison de la température élevée du fluide refoulé, le carter de pompe peut lui aussi chauffer fortement.
• À chaque ouverture du moteur, remplacer le joint torique dans le carter de pompe.

L’élimination correcte des emballages dans le cadre de la collecte sélective est fondamentale pour l’optimisation des processus de recyclage. Les matériaux d’emballage doivent être correctement éliminés dans le cadre d’une collecte sélective, triés et recyclés conformément aux dispositions de votre autorité locale. Les symboles figurant sur le matériau d’emballage vous aideront à identifier la catégorie de matériau afin d’effectuer la séparation correcte.

Découvrez les matériaux d’emballage utilisés par les produits Grundfos et comment les éliminer correctement en cliquant sur ce lien :
